Užsakomieji Molekulinių pluoštelių epitaksijos darbai ir tyrimai

Mūsų institute mes specializuojamės teikdami individualiai pritaikytus sprendimus III-V puslaidininkių epitaksijos srityje. Naudodamiesi pažangiausia įranga, mes sujungiame tyrimus ir pramonę, leidžiant gaminti pilotines serijas pažangių įrenginių, skirtų galios ir aukšto dažnio elektronikai, taip pat puslaidininkių lazeriams.

Mūsų kompetencija wafer epitaksijos srityje leidžia mums pasiūlyti visapusiškas paslaugas, įskaitant:

• Individualizuotų sluoksnių struktūrų epitaksiją pagal jūsų reikalavimus
• Epitaksijos vystymą ir mažos apimties gamybą
• Ekspertų mokslines konsultacijas
• Išsamų užaugintų sluoksnių struktūrų charakterizavimą ir analizę

Bendradarbiaukite su mumis ir pasinaudokite mūsų pažangiomis technologijomis bei giliosiomis žiniomis, skatindami inovacijas savo projektuose ir peržengdami aukštųjų technologijų taikymo ribas.

Mūsų epitaksijos pasiūlymas iki 2 colių padėklams:

Lazerinės struktūros (emisijos bangos ilgis nuo 650 nm iki 15 µm)

• Diodiniai lazeriai (GaAs 750-1080 nm ir GaSb 1800-2400 nm)
• Kvantiniai kaskadiniai lazeriai (QCL 3000-15000 nm)
• VECSEL

THz emiteriai ir detektoriai

Detektoriai

• Trumpųjų bangų IR: InGaAs ir išplėstinis InGaAs
• Vidutinių ir ilgųjų bangų IR: II tipo SL, QWIP, griūtiniai detektoriai
• Ypač greiti detektoriai

Elektronika

• III-V pagrindu pagaminti pHEMT, mHEMT
• Ypač greiti tranzistoriai

SESAME

Stibio pagrindu pagaminti šablonai

Kitos pagal užsakymą. Galime naudoti mūsų sukurtas augimo procedūras arba auginti pagal klientų poreikius.

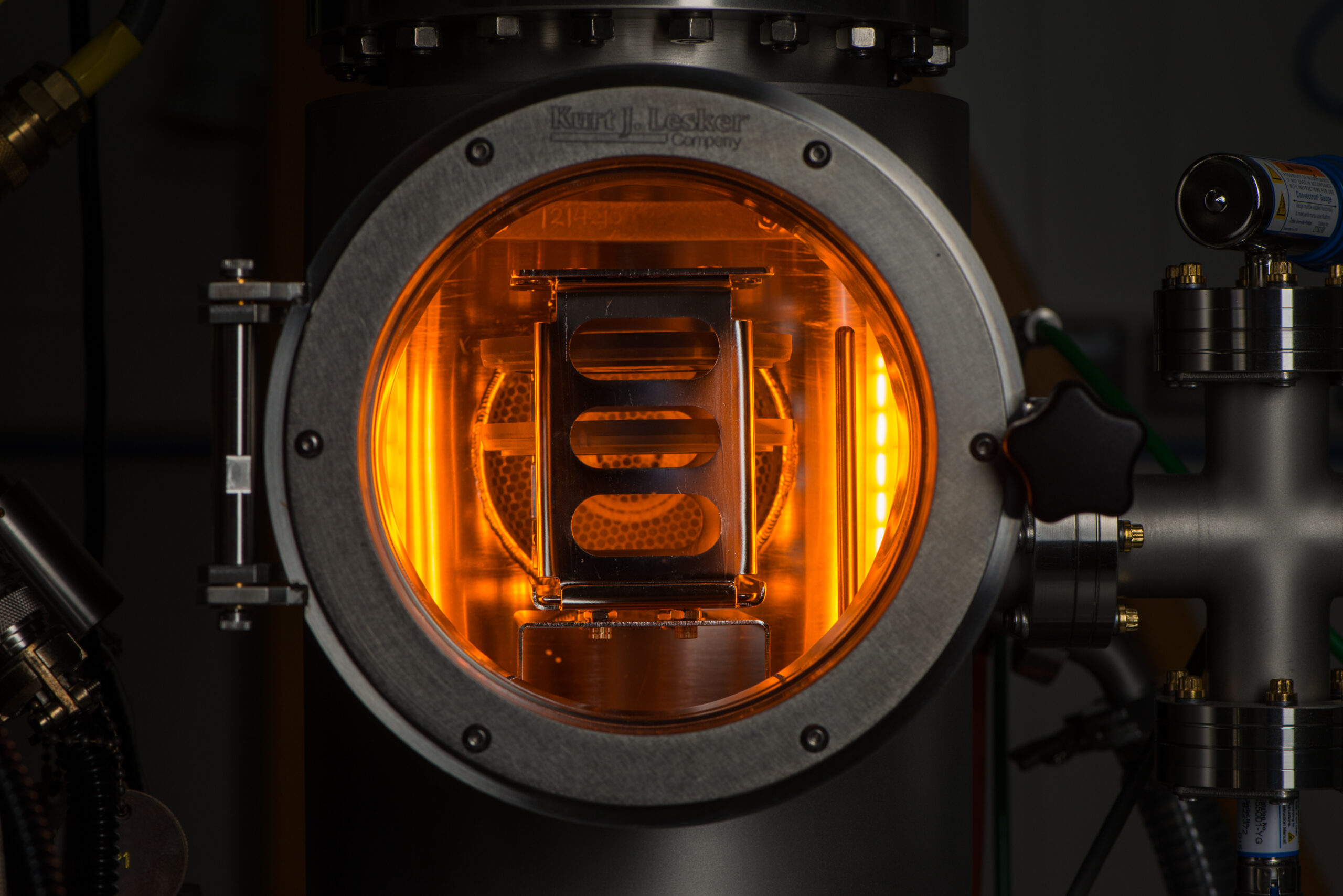

Mūsų MBE reaktorius:

VEECO GENXplor R&D MBE sistema:

• 2’’ padėklai;
• auginimo paklaida <1.5%;
• Grupės III šaltiniai: In, 2xGa, Al;
  Grupės V šaltiniai: As skaldiklis, Sb skaldiklis, Bi;
  Legirantai: Si, Be, Te (GaTe)
